楼盘平面图纸怎么看懂？

楼盘平面图纸是房地产开发和建筑设计的核心文件，是连接开发商、设计师、施工方和购房者的重要桥梁，它通过精确的二维图形，直观展示建筑物的空间布局、功能分区、尺寸数据及构造细节，为项目从规划到落地的全过程提供技术依据，一份完整的楼盘平面图纸通常包含多个专业类型，涵盖总平面图、单体平面图、放大节点图等,每种图纸在项目中承担着不同角色。

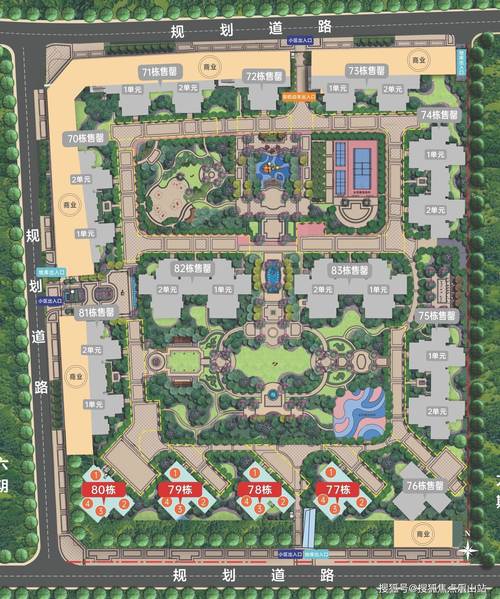

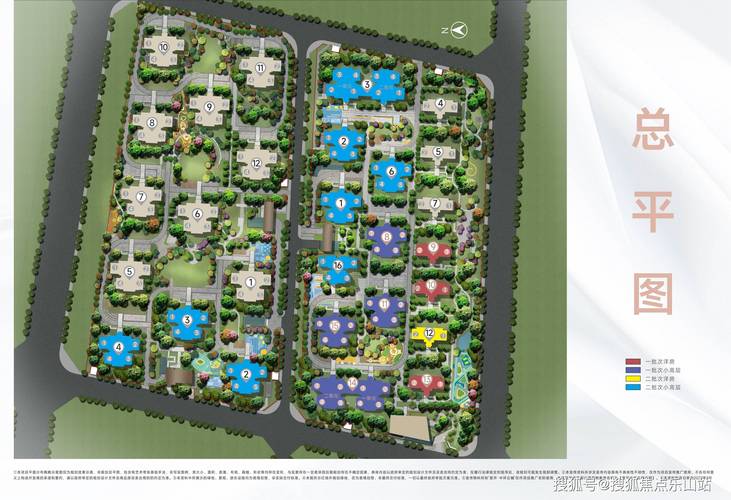

总平面图是宏观层面的规划图纸，主要表达整个楼盘项目的总体布局，它标注了建筑物在用地红线内的位置、朝向、间距，以及道路系统、绿化景观、配套设施（如会所、幼儿园、地下车库入口）的分布情况，总平面图需符合城市规划部门的规范要求，如建筑密度、容积率、绿地率等指标，同时要考虑日照、通风、消防等实用需求，在总图中会通过指北针明确建筑朝向，用标高符号标注场地不同区域的竖向设计,确保雨水排放顺畅和行车安全。

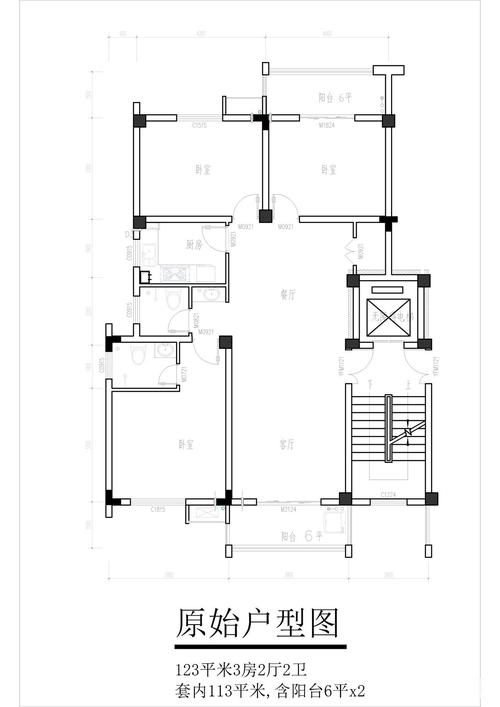

单体平面图则是针对某一栋建筑的详细分解，按楼层分为地下层、首层、标准层、顶层等，地下层通常布置车库、设备用房（如配电房、水泵房）和人防工程，需明确车位尺寸、行车路线及人防分区；首层除住宅单元外，可能包含商业铺位、大堂、架空层等功能，需标注入口台阶、无障碍坡道等细节；标准层平面图是购房者最关注的图纸，需清晰展示户型的房间划分（卧室、客厅、厨房、卫生间）、墙体厚度、门窗位置及尺寸、管道井位置等，在住宅标准层中，会通过不同线型区分承重墙（粗实线）和非承重墙（细实线），用编号标注每个门窗的类型（如M-01表示户门，C-01表示窗户）,并标注各房间的使用面积和建筑面积。

放大节点图是对平面图中特定细节的补充说明，常见于厨房、卫生间、楼梯间等复杂区域，卫生间放大图会明确洁具（马桶、洗手盆、淋浴房）的安装尺寸、排水立管位置、防水层范围；楼梯间放大图则标注踏步宽度、踢面高度、平台尺寸及栏杆高度，确保符合安全规范，施工图阶段还会包含平面索引图，通过索引符号指向剖面图、立面图或详图,方便施工人员查找关联信息。

在图纸绘制中，尺寸标注是关键环节，通常分为总尺寸（建筑外包尺寸）、轴线尺寸（定位轴线间距离）和细部尺寸（构配件尺寸），三者需形成闭环，避免矛盾，住宅开间轴线尺寸为3.6米，则需标注墙体厚度（如200mm），最终得到房间净尺寸（3.4米），图纸会附有图例说明，解释符号含义（如填充图案代表材料类型，如混凝土砌块砖、钢筋混凝土），并标注比例尺（如1:100）,确保读者能准确理解图纸比例。

楼盘平面图纸的应用贯穿项目全周期：设计阶段通过平面图优化户型合理性，如调整房间比例、改善采光通风；施工阶段作为放线、砌墙、安装门窗的依据；销售阶段作为宣传资料，帮助购房者了解空间布局；后期运维阶段则用于维修改造，如墙体开洞、管线调整,图纸的准确性和规范性直接影响项目的品质与效率。

相关问答FAQs

Q1：如何看懂楼盘平面图中的承重墙和非承重墙？
A：在平面图中，承重墙通常用粗实线（或双线）表示，墙体厚度较厚（如200mm以上），且轴线位于墙体中心；非承重墙用细实线表示，厚度较薄（如100mm），位置可根据设计调整，图例中会明确标注墙体类型，购房者可结合结构施工图进一步确认，承重墙不可随意拆改，而非承重墙在满足规范前提下可适当调整。

Q2：平面图中的“建筑面积”和“套内面积”如何区分？
A：建筑面积是指建筑物外墙勒脚以上结构外围水平面积之和，包括套内面积、公摊面积（如楼梯间、电梯井、公共走廊等）；套内面积则是户内实际可使用的面积，等于墙体中线所包围面积扣除公摊部分，平面图中通常会分别标注两种面积，购房者需重点关注套内面积,它直接反映居住空间的实际利用率。
