小区楼盘图纸是房地产开发过程中至关重要的技术文件,它不仅是开发商、设计单位、施工单位和政府部门沟通的桥梁，更是购房者了解房屋细节、保障自身权益的重要依据，一套完整的楼盘图纸通常包含多个专业类别，涵盖从整体规划到具体施工的各个层面，其内容严谨、专业且细致。
从宏观层面来看,小区楼盘图纸首先包括规划总平面图，这张图纸展示了整个小区的布局，明确标注了所有建筑物的位置、朝向、层数、间距以及周边道路、绿化景观、配套设施（如幼儿园、会所、物业用房）的分布，总平面图还会标明小区的主入口、次入口、地下车库出入口、消防通道、人防工程范围等关键信息，是购房者初步判断小区整体规划合理性、居住舒适度和安全性的基础，通过总平面图可以了解楼栋之间的间距是否符合当地日照标准，楼栋是否靠近噪音源（如主干道），公共活动空间的位置是否便利等。

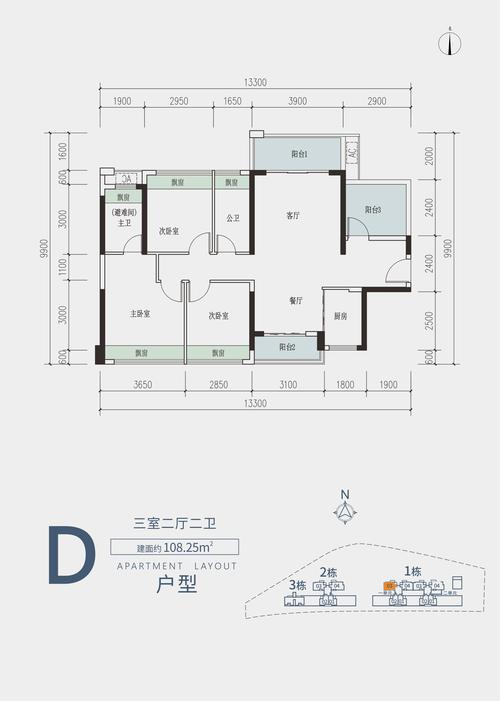

进入单体建筑层面,建筑施工图是核心组成部分，其中建筑平面图、立面图和剖面图是最基础的图纸，建筑平面图按楼层划分，详细展示每户的户型布局、房间尺寸、墙体厚度、门窗位置及编号、阳台结构、管道井位置等，购房者可以通过平面图明确房间的开间、进深，判断空间布局是否合理，动静分区是否明确，以及各功能区的面积大小，立面图则呈现建筑物的外部造型，包括外墙材质、色彩、门窗样式、空调机位位置、挑檐、装饰线条等细节，帮助购房者直观感受建筑的美学风格和质感，剖面图则用于表达建筑物内部垂直方向的结构关系，如层高、室内外高差、屋顶形式、楼梯结构等，其中层高是购房者重点关注的内容，直接影响居住空间的舒适度。
结构施工图是确保建筑安全性的关键,它主要包括结构平面布置图、梁板柱配筋图、基础平面图等，这些图纸展示了建筑物的承重结构体系，如墙体是承重墙还是非承重墙，梁、板、柱的尺寸和配筋情况，以及地基的类型和施工要求，对于购房者而言，了解结构图纸有助于判断房屋的承重墙位置，避免在装修时违规拆改影响建筑安全；基础施工的合理性也关系到房屋的防潮、抗震性能和使用寿命。
给排水、暖通、电气等专业施工图则详细说明了建筑内部各类系统的走向和设计，给排水系统图包括生活给水、排水（污水、雨水）、中水等管道的布置，购房者可以查看排水点位是否合理，是否可能产生异味或堵塞风险；暖通系统图涉及采暖和通风设计，如地暖、散热器的布置方式，新风系统的设置等，直接影响居住的温湿度和空气质量；电气系统图包括强电（照明、插座）和弱电（网络、电视、安防）的管线走向、配电箱位置、开关插座布局等，关系到日常用电的安全性和便利性，例如插座数量是否充足，位置是否合理，弱电系统是否支持高速网络等。
小区楼盘图纸还包括绿化景观设计图、管线综合图、人防设计图等辅助性文件，绿化景观图展示了小区的植物配置、景观小品、水景、铺装设计等，是评估小区环境品质的重要依据；管线综合图将所有地下管线（给水、排水、燃气、热力、电力、通信等）在一张图上叠加，避免施工时管线交叉冲突，确保地下空间的合理利用；人防设计图则明确人防工程的位置、功能、防护等级和出入口设置，在满足战时防护需求的同时，部分人防区域在平时也会作为地下车库或储藏室使用。
对于购房者而言,看懂楼盘图纸需要一定的专业知识，在看图时，应重点关注户型尺寸是否与销售承诺一致，承重墙位置是否明确，门窗材质和品牌是否标注清楚，公共区域（如电梯厅、走廊）的尺寸和装修标准，以及各类管线的走向是否可能影响居住体验，如果排水管道从卧室上方通过，可能会产生噪音和漏水隐患；如果强电箱靠近床头，可能存在电磁辐射的担忧。
相关问答FAQs：
-
问：购房时如何通过图纸判断小区的居住舒适度？
答：可通过以下几方面综合判断：一是规划总平面图，查看楼栋间距、楼栋布局是否影响采光通风，以及与周边噪音源（如主干道、商业区）的距离；二是建筑平面图，关注户型设计是否合理，动静分区是否明确，房间尺寸是否适宜；三是绿化景观图，了解绿化率、景观分布和公共活动空间的位置；四是剖面图，确认层高是否达到舒适标准（通常建议层高不低于2.8米），还可查看人防工程和地下车库的设置，评估停车便利性和小区整体规划的人性化程度。 -
问：楼盘图纸中的“非承重墙”是否可以随意拆除？
答：非承重墙主要起分隔和围护作用，理论上可以拆除，但仍需谨慎，需通过结构施工图明确非承重墙的位置，避免误判为承重墙（承重墙绝对不可拆除），非承重墙可能承担部分墙体荷载或支撑上部楼板，拆除后可能影响结构稳定或导致墙体开裂，非承重墙内可能暗藏管线（如水电、燃气），拆改时需避免破坏管线，建议在装修前咨询专业结构工程师或物业公司，确认拆除方案的安全性，并办理相关报备手续，以免违反建筑安全管理规定。
