楼盘图绘制步骤与工具是什么？

绘制楼盘图是房地产项目开发、销售和宣传中的重要环节，它直观展示楼盘的整体规划、建筑布局、户型结构及周边环境等信息，绘制一份专业、清晰的楼盘图需要结合设计规范、客户需求及可视化逻辑，以下是详细的绘制步骤和注意事项，涵盖前期准备、核心内容绘制、细节优化及成果输出全流程。

前期准备阶段

在绘制楼盘图前,需明确项目定位和目标受众，这是确定图纸风格和信息深度的前提，面向刚需客户的项目需突出户型实用性和价格优势，而高端改善型项目则需强调景观、配套及品质感，收集基础资料是关键，包括：项目总平面图（由建筑设计院提供，标注建筑红线、容积率、绿化率等指标）、CAD原始文件（含建筑尺寸、坐标信息）、周边环境数据（如道路、地铁、学校、商业等配套设施位置）、政府审批文件（如规划许可证、户型配比要求等），需统一制图规范，设定比例尺（常见1:500、1:1000）、颜色体系（如建筑用暖色调、景观用冷色调）、线型标准（实线表示建筑轮廓，虚线表示规划范围）及字体大小（标题字号不小于12pt，说明文字不小于9pt），确保图纸专业性和可读性。

绘制

楼盘图的核心内容分为建筑布局、环境景观及信息标注三部分，需逐步细化。

建筑布局绘制

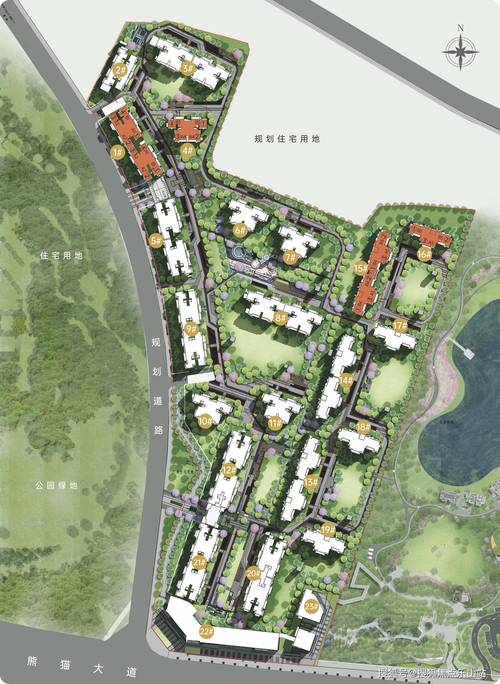

建筑布局是楼盘图的主体,需准确反映楼栋的位置、形态及排列方式，根据CAD原始文件，用绘图软件（如AutoCAD、SketchUp或专业楼盘图绘制工具“楼盘通”）绘制建筑轮廓，确保尺寸与实际一致，高层建筑需标注层数（如“32层”），低密度住宅可突出屋顶造型，通过不同颜色或纹理区分楼栋类型，如洋房用浅黄色、高层用灰色、商业配套用橙色，避免视觉混乱，需标注楼栋编号（如“1#楼”“2#楼”）及朝向（在图例中统一说明“指北针”方向），方便客户快速定位，对于分期开发的项目，需用虚线框划分各期范围，并标注“一期”“二期”等字样，清晰展示开发节奏。

环境景观规划

环境景观直接影响楼盘品质,需重点展示绿化、水景及公共空间，绘制绿化区域，用不同深浅的绿色填充区分乔木、灌木及草坪，例如深绿色代表高大乔木（如银杏、香樟），浅绿色代表地被植物（如麦冬），并标注“中心景观带”“社区花园”等特色景观名称，水景（如人工湖、叠水瀑布）用蓝色渐变填充，辅以波纹线条增强真实感，公共设施如儿童游乐区、健身广场、慢跑道等，需用简洁图标表示（如滑梯用三角形符号，跑道用曲线），并在图例中说明，需体现人车分流设计，通过不同颜色的线条区分人行道（灰色虚线）和车行道（黑色实线），标注地下车库入口位置，提升安全感和便捷性。

信息标注与图例说明

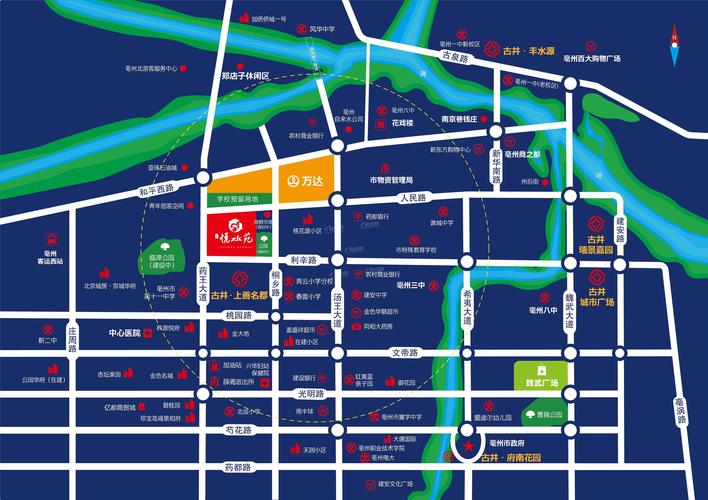

信息标注是楼盘图的“说明书”，需简明扼要突出重点，在图面空白处标注核心数据，如“总户数：1200户”“容积率：2.5”“绿化率：35%”，数据需与政府审批文件一致，避免误导客户，针对重点楼栋或户型，添加文字标注，如“楼王单位”“瞰景户型”“毛坯交付”等，吸引目标客户关注，周边配套标注需分层级：紧邻配套（如小区自建幼儿园）用实线框标注，周边500米内配套（如地铁站、超市）用图标+文字说明，更远距离配套（如重点学校、医院）可简化为文字标注，避免图面过于拥挤，完善图例说明，将颜色、符号、线型对应的含义集中展示，■ 洋房”“★ 地铁站”“--- 规划道路”，确保客户无需专业背景也能理解图纸内容。

细节优化与调整

完成基础绘制后,需从美观性、逻辑性和准确性三方面优化，视觉优化上，可通过阴影效果增强建筑立体感（如建筑轮廓添加0.5mm宽度的深灰色阴影），用透明度区分前后关系（如远处楼栋透明度设为70%，近处设为100%），避免遮挡重要信息，逻辑优化上，检查各元素布局是否合理，例如楼栋间距是否符合消防规范（多层楼间距不小于6米，高层不小于13米），景观是否覆盖多数楼栋的视野，避免出现“遮挡户”未标注的情况，准确性核对是关键，需对照CAD原始文件逐段检查建筑尺寸，用软件的“测量工具”验证楼间距、道路宽度等数据，确保与规划一致；交叉核对周边配套信息，如地铁站点名称、学校招生范围等，可通过实地调研或官方渠道核实，避免因信息过时导致客户投诉。

成果输出与应用

根据使用场景选择输出格式,宣传用楼盘图需高清且色彩鲜明，可导出为JPG或PDF格式（分辨率不低于300dpi），用于海报、宣传册或线上推广；而作为销售工具的楼盘图，可添加交互功能，如用PDF设置超链接，点击楼栋跳转至户型详情页，或嵌入VR展示链接，提升客户体验，需注意输出尺寸，如A3尺寸图纸需确保文字清晰可读，避免因缩放导致信息模糊，对于分期项目，可绘制整体图和各期分图，整体图展示全貌，分图重点突出当期楼栋及配套，满足不同阶段推广需求。

常见问题与注意事项

绘制过程中需避免常见错误：一是比例失调，如将高层楼栋画得过大，导致整体布局拥挤，需严格按比例尺绘制，可通过“参照缩放”功能调整；二是信息过载，标注过多文字或图标导致图面杂乱，可分层标注，将核心信息（如楼栋编号、户型）放在第一层，次要信息（如配套名称）放在第二层，通过颜色深浅区分；三是风格不统一，如不同楼栋用不同字体或颜色，需提前制定模板，统一字体（如标题用“黑体”，说明用“宋体”）、颜色（参考色卡，避免使用高饱和度颜色）及符号样式，需遵守法律法规，如标注“学区房”时需明确“以教育局划分为准”，避免虚假宣传；展示规划配套时需注明“规划中”或“建设中”，用特殊符号（如“*”）标注说明，规避法律风险。

相关问答FAQs

Q1：绘制楼盘图时，如何平衡美观性与信息准确性？
A：美观性与准确性需通过“分层设计”和“重点突出”实现，将信息分为“核心层”（楼栋编号、户型、朝向）、“辅助层”（绿化、道路）、“背景层”（周边远距离配套），用不同透明度处理，核心层100%显示，辅助层80%，背景层50%，避免遮挡，美观性可通过色彩搭配和细节增强，如建筑用低饱和度颜色（如米白、浅灰），景观用高饱和度颜色（如翠绿、湖蓝），形成对比；添加微阴影和渐变效果提升立体感，但需确保不干扰文字阅读，准确性需通过“双重核对”保障：先用软件“测量工具”检查尺寸，再打印纸质图与原始CAD文件逐项比对，确保数据误差不超过1%。

Q2：楼盘图中如何清晰展示分期开发信息？
A：分期开发信息需通过“分区标注”和“视觉区隔”实现，用不同颜色或线型划分各期范围，如一期用红色实线框，二期用蓝色虚线框，三期用绿色点划线框，并在框内标注“一期用地”“二期用地”等文字，对各期楼栋进行差异化标注，如一期楼栋用“1#-5#”编号，二期用“6#-10#”，并在图例中说明“一期2024年交付，二期2025年交付”，可添加“开发进度表”，用表格形式展示各期楼栋数量、交付时间及配套落地情况，

用“效果图叠加”增强直观性，如在分期范围旁插入该期效果图，标注“一期实景图”“二期规划图”，帮助客户清晰理解各期差异。
